金屬粉施工穩(wěn)定性長久困擾著整個粉末涂料行業(yè)，為了解決這個問題，當(dāng)前大家都趨向于用綁定金屬粉的方法提高施工穩(wěn)定性，然而勁乘公司的免綁定產(chǎn)品的問世，給我們多了一個經(jīng)濟實惠的選擇。

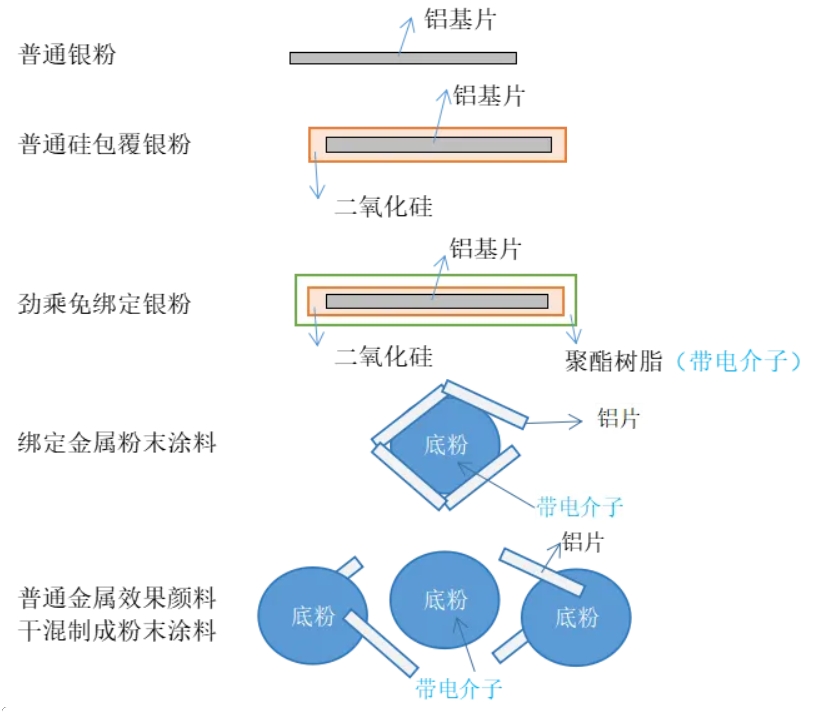

從原理上來看，綁定金屬效果顏料和使用勁乘免綁定金屬顏料的金屬粉以及普通金屬顏料干混工藝制成粉末涂料的區(qū)別有（以銀粉為例，銀粉微觀圖如下）：

普通銀粉：

純的鋁片，幾乎無帶電性，主要靠壓縮空氣吹出，被其他物料帶上被噴涂件上，很容易掉粉，容易聚槍，噴粉樣件顏色不均勻。添加量受限。

硅包覆銀粉：

鋁基片外面包覆一層二氧化硅，有一定的帶電性，施工性能好于普通鋁銀粉，但也有聚槍、掉粉等問題，添加量受限。需要綁定，才能改善聚槍同時讓顏色均勻

綁定金屬粉末涂料：

將效果顏料粘在底粉表面，由于底粉有很好的帶電性，所以施工性比較穩(wěn)定，但是配方的設(shè)計和施工工藝復(fù)雜，機器設(shè)備比較昂貴，因此有一定的限制。比如當(dāng)?shù)追鄣谋砻嬉呀?jīng)完全被金屬效果顏料粘附，沒有多余位置給金屬顏料的時候，太多的金屬顏料添加量反而使金屬粉末涂料施工性下降。另外金屬效果顏料是被粘在底粉表面后，噴涂到被噴物件上，所以漆膜的物化性能有一定影響。比如銀粉的附著力（掉銀現(xiàn)象），手印現(xiàn)象等等。

勁乘免綁定銀粉：

在硅包覆的鋁片基礎(chǔ)上再包覆聚酯樹脂，這與我們粉末涂料的透明底粉類似，這個聚酯樹脂有非常好的穩(wěn)定的帶電性，聚槍風(fēng)險低，即使添加量較大也不聚槍，同時顏色很均勻。可以不用綁定，直接干混使用。因為金屬粉表面有一層聚酯樹脂，當(dāng)金屬粉噴到被施工物件后，高溫熔融成膜的時候，金屬顏料表面包覆的聚酯樹脂會參與成膜，將銀粉牢牢的固定在漆膜中，銀粉表面成膜的樹脂也給漆膜帶來超流平和優(yōu)異的高光澤，從而避免了掉銀、手印等現(xiàn)象。銀粉表面樹脂成膜的機理本質(zhì)上和油漆的罩光是一個道理。油漆的金屬漆施工后，往往會再噴一道透明的清漆，這就是罩光過程，從而保護金屬漆層不被腐蝕破壞等，這個可以參考汽車漆施工。

值得一提的是，免綁定金屬效果顏料使用常有以下誤區(qū)，對此，勁乘公司從專業(yè)角度作出解析：

誤區(qū)：很多人覺得勁乘免綁定銀粉因為含有樹脂，而含鋁量少，所以配方中往往加大顏料添加量，同時為了獲得底粉的遮蓋力，添加大量的顏填料，最后導(dǎo)致顏基比過高，導(dǎo)致漆膜表面粗糙，流平不好。

對此，勁乘公司分析指出：

雖然勁乘免綁定銀粉含有樹脂，但是帶電量上去了，上分率也高了，銀粉基本不浪費，噴涂件上的銀粉也不容易掉落，所以最后樣件上的粉末涂料中，銀粉的含量很高，如果銀粉加倍加入，就會導(dǎo)致顏基比過高。在高溫熔融的狀態(tài)下，沒有足夠的樹脂來潤濕顏料表面，造成流平不好或者砂面甚至粉化。

通常免綁定金屬效果顏料添加量

細(xì)銀：0.1-5%

中粗銀：0.1-10%

免綁定珠光：0.1-15%

透明底粉添加量可以大些， 半透明或者不透明底粉添加量要降低。

趣涂料（趣涂網(wǎng)）資料顯示，上海勁乘新材料有限公司全資工廠湖北勁乘新材料有限公司位于湖北黃梅縣小池鎮(zhèn)，主要生產(chǎn)效果顏料和耐高溫?zé)o機顏料(MMO)。公司采用創(chuàng)新納米包覆技術(shù)，對云母或鋁片表面做包覆處理，生產(chǎn)用于粉末涂料和塑料的免綁定，免噴涂鋁顏料，珠光顏料等。公司耐高溫?zé)o機顏料MMO/CICP，主要用于氟碳涂料、不粘鍋涂料、耐高溫涂料、軍工產(chǎn)品等。公司產(chǎn)品通過歐洲REACH認(rèn)證，符合ROSH,EN71,FDA，GB9685等國際國內(nèi)標(biāo)準(zhǔn)。
